Vakioavaimella varustettu sarja B LH-FGG/EGG
Näiden liitinsarjojen ominaispiirre on avainjärjestelmä, joka mahdollistaa suuremman kosketustiheyden ja estää kaikki kohdistusvirheet. Erilaiset avainvaihtoehdot estävät muuten samanlaisten liittimien ei-toivotun ristiliitoksen. On myös mahdollista käyttää puristuskoskettimia kaapelin kokoamisajan lyhentämiseksi. Näihin liitinsarjoihin kuuluvat 0B–5B sekä 00-moninapaiset ja 2G-liittimet (2B-sarjan lyhennetty versio), joitain tyhjiönpitäviä malleja on myös saatavana.
Nopeaa ja turvallista Push-Pull-lukitusta vaativiin sovelluksiin B-sarjan JH-EGG tarjoaa joustavan, hyödyllisen, vankan ja luotettavan pyöreän moninapaisen liittimen.
Itselukitusjärjestelmä mahdollistaa liittimen yhdistämisen yksinkertaisesti työntämällä pistoke aksiaalisesti pistorasiaan.
Kun liitäntä on lujasti lukittu, sitä ei voi katkaista vetämällä kaapelista tai mistään muusta osasta kuin ulkoisesta vapautusholkista.
Se on ihanteellinen valinta puolijohteiden valmistus- ja testausprosesseihin, testaukseen ja mittaukseen, instrumentointiin, lääketieteellisiin laitteisiin, tutkimukseen ja audio-/videosovelluksiin.
PÄÄPIIRTEET:
B-sarjan liittimillä on seuraavat pääominaisuudet:
– Push-Pull itselukittuvan järjestelmän turvallisuus – moninapatyypit 2-64 kosketin
– juotos-, puristus- tai tulostuskoskettimet (suorat tai kulmakappaleet) – suuri pakkaustiheys säästää tilaa
– 360 asteen suojaus täydellistä EMC-suojausta varten. - avainjärjestelmä (G-avainstandardi)
– useita avainvaihtoehtoja, jotta vältetään samankaltaisten liittimien ristikytkentä liittimien kohdistuksessa
Osaosio, joka näyttää sisäiset komponentit
| EI. |
Kiinteä pistorasia |
Suora pistoke |
| 1. |
ulkokuori |
ulkokuori |
|
2. |
maadoitus kruunu |
salpa hihassa |
| 3. |
kiinnitysrengas |
holkkimutteri |
|
4. |
kuusikulmainen mutteri |
jaettu välikappaleen pidike |
| 5. |
lukittava aluslevy |
eriste |
| 6. |
eriste |
mieskontakti |
| 7. |
naiskontakti |
holkki |
Tekniset ominaisuudet
Mekaaninen ja ilmastollinen
Ominaisuudet Arvostandardi
Endurance >5000 sykliä IEC 60512-5 -testi 9a
Kosteus jopa 95 prosenttia 60 asteessa
Lämpötila-alue - 55 astetta C plus 250 astetta C
Tärinänkestävyys 10-2000 Hz, 15 g IEC 60512-4 testi 6d
Iskunkestävyys Iskunkesto IEC 60512-4 -testi 6c
Suolasumukorroosiotesti > 144h IEC 60512-6 testi 11f
Suojausindeksi (paritettu) IP50 IEC 60529
Ilmastoluokka 55/175/21 IEC 60068-1
Sähkö
Ominaisuudet Arvostandardi
Suojaus at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
Erilaiset testit on suoritettu JH-FGG- ja JH-EGG-liitinpareilla, kromatulla messinkikuorella ja PEEK-eristimellä.

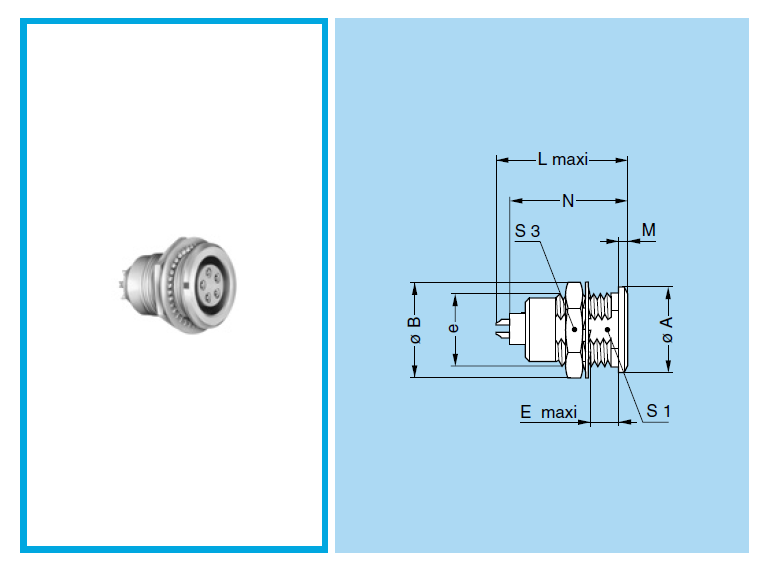

JH-EGG B-sarjan kiinteä naarasliitin
JH-MUNA Kiinteä kanta, mutterikiinnitys, avain (G) tai avaimet (A…M ja R)
| Viite | Mitat (mm) | |||||||||
| Malli | Sarja | A | B | e | E | L | M | N | S1 | S3 |
| JH-MUNA | 00 | 8 | 10.2 | M7×0.5 | 6.0 | 15.5 | 1.0 | 13.7 | 6.3 | 9 |
| JH-MUNA | 0B | 14 | 12.4 | M9×0.6 | 7.0 | 20.7 | 1.2 | 19.1 | 8.2 | 11 |
| JH-MUNA | 1B | 18 | 15.8 | M12×1.0 | 7.5 | 23.0 | 1.5 | 21.1 | 10.5 | 14 |
| JH-EGG | 2B | 22 | 19.2 | M15×1.0 | 8.5 | 26.7 | 1.8 | 24.6 | 13.5 | 17 |
| JH-EGG | 3B | 25 | 25.0 | M18×1.0 | 11.5 | 30.7 | 2.0 | 28.1 | 16.5 | 22 |
| JH-MUNA | 4B | 28 | 34.0 | M25×1.0 | 12.0 | 35.7 | 2.5 | 34.1 | 23.5 | 30 |
| JH-MUNA | 5B | 40 | 40.0 | M35×1.0 | 11.0 | 43.5 | 3.0 | 39.6 | 33.5 | - |
Yksityiskohdat
Tuotteen nimi: Push Pull Itselukittuva moninapainen liitin, kiinteä pistorasia
Alkuperä: Kiina Tuotemerkki: Greatmade Tyyppi: pyöreä työntö
Ympäristö: Sisäkäyttöön Sukupuoli: Nainen/Mies Pintakäsittely: Helmikromi
Pin: 2-16 pin IP-aste: IP50 Kosketintyyppi: Juotos
Yhteyshenkilöt: Kullattu Kestävyys: Yli 5000 kertaa työntö-veto Kotelon materiaali: Kromipinnoitettu messinki
Eristeen materiaali: PPS-sovellus: Autot / Viestintä / Teollisuus / Led-näyttö
Pakkaus
1 kpl liitin PE pussissa
50-100 PCS-liittimet pienessä laatikossa/sarjakuvassa
- Satama: Shenzhen, Kiina
- Toimitusaika:
-
Määrä (kpl) 1 - 200 201 - 500 >500 Toimitusaika (päiviä) 5 7 Neuvoteltavaksi
FAQ
Q1: Kuinka push-pull-liitin toimii?
Push-pull-liittimet estävät onnistuneesti vahingossa tapahtuvat irrottamiset käyttämällä vahvaa itselukkiutuvaa mekanismia, joka mahdollistaa liittimen yhdistämisen työntämällä pistoke pistorasiaan. Yhteyttä ei kuitenkaan voi katkaista pelkällä siitä vetämällä.
Q2: Voitko tuottaa räätälöityjä tuotetilauksia? OEM- tai ODM-tilaukset?
Varma. OEM- ja ODM-valmistuskokemuksella voimme tarjota sinulle yhden luukun mukautettuja liitinratkaisuja.
Q3: Toimitatko ilmaisen näytteen?
Ei, ja sinun on maksettava toimitusmaksu.
Q4: Kuinka kuljetat tavarat?
Asiakkaidemme vaatimuksen mukaisesti se voi tapahtua AIR / SEA Freight / pikatoimituksena (esim. DHL / UPS / FEDEX).
