Tuotteiden kuvaus
S -sarjan messinki sisätiloissa askelteiset liittimet ovat korkean suorituskyvyn liitin, joka on suunniteltu virtalaivoksille autojen piirilevyillä. Premium -messingistä valmistettu, siinä on ainutlaatuinen askel askel, joka varmistaa erinomaisen johtavuuden ja kestävyyden. Tämä sisätiloissa luokiteltu liitin kestää autojen ankarat olosuhteet, tarjoaa vakaat yhteydet ja integroituu saumattomasti PCB: iin.
GreatMade-osa nro: JH-Ern.2.304.bll
OEM -osa nro: Ern.2.304.bll

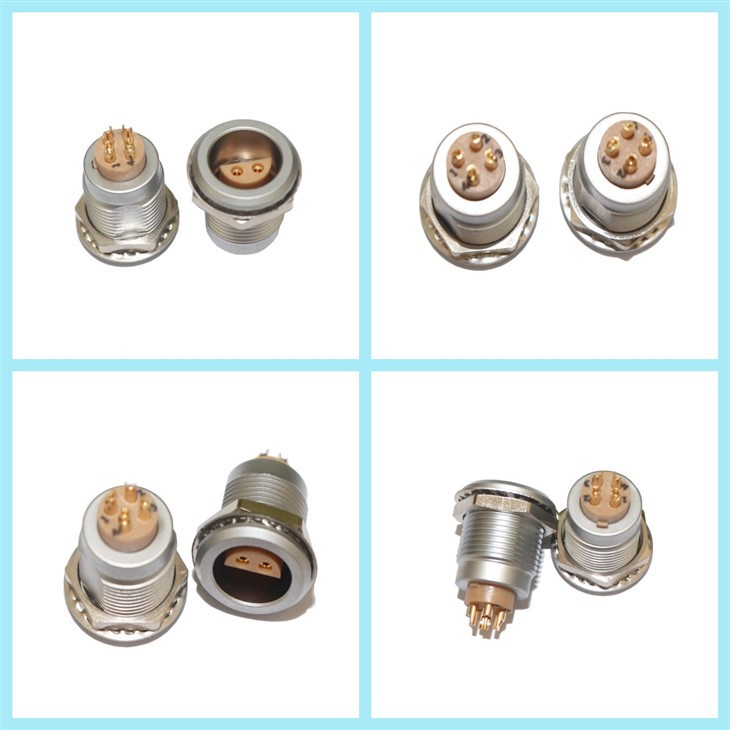

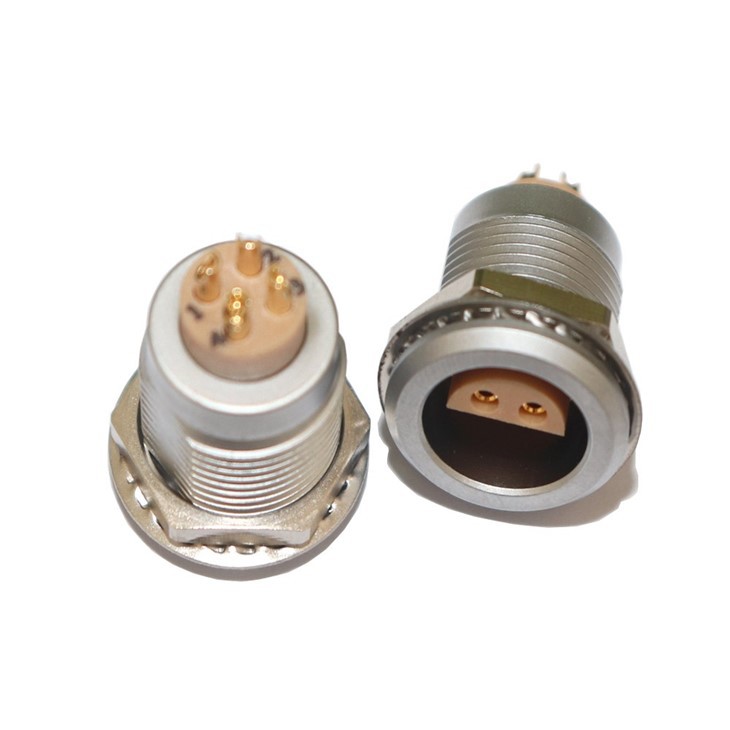

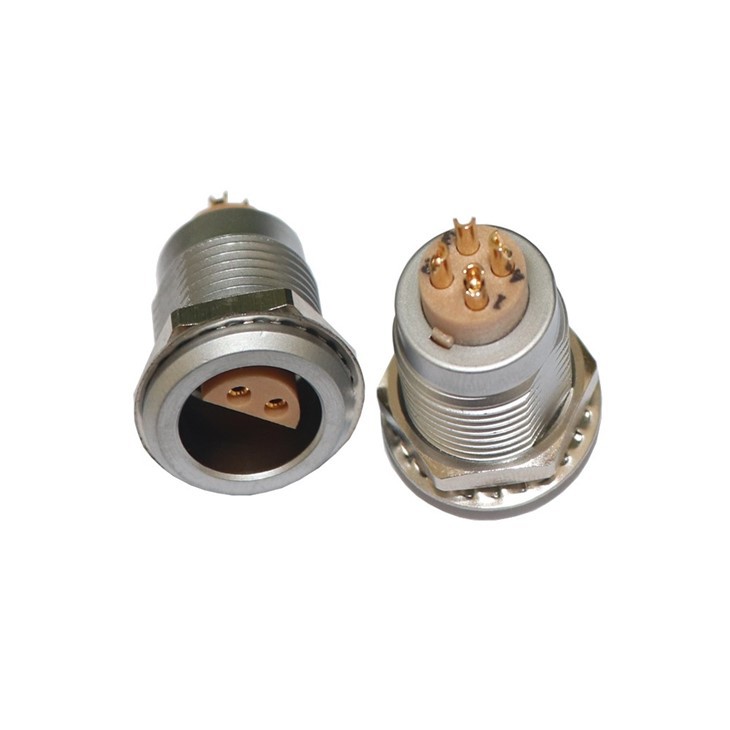

S -sarjan messinki sisätiloissa askel askel liittimet
Yhteensopiva laajan valikoiman autojen sähkökomponenttien ja piirilevyjen mallien kanssa.
Täyttää teollisuus - vakiovaatimukset autoteho- ja signaaliyhteysrajapinnoille.
eritelmä
| Tuotteen nimi | Metallipistorasia |
| Tuotetyyppi | Pyöreä push -vetoliitin\/ pistorasia |
| Pistorasia | Pistorasia\/ astia - kiinteä paneelin etuosassa asennettu |
| Lukitusjärjestelmä | Työntää |
| Matalajännitteen kontaktien lukumäärä | 4 |
| Koko | 2S |
| Ehdotettu vastaava osa | FFP.2.304.BLAL62Z |
| Tuotesarja | S-sarja, S-Indoor astui inserttiin |
| Luokitus | Sisäkäyttö autojen ympäristössä |
| Nimellisjännite | 500 V (AC\/DC) |
| Nimellisvirta | 30A |
| Kosketusvastus | Vähemmän tai yhtä suuri kuin 5MΩ |
| Eristyskestävyys | Suurempi tai yhtä suuri kuin 1000mΩ 500 V: n tasavirtalaitteella |
| Dielektrinen kestävä jännite | 1500 V (AC) 1 minuutin ajan |
| Toimintataajuus | DC - 10 MHz (soveltuu sekä tehon että matalan taajuuden signaalin lähettämiseen) |
| Lisäysvoima | Lisäysvoima: vähemmän tai yhtä suuri kuin 80N |
| Poistovoima | Uuttamisvoima: suurempi tai yhtä suuri kuin 20n |
| Paritussyklit | Vähintään 500 sykliä ilman merkittävää suorituskyvyn heikkenemistä |
| Tärinänkestävyys | Kestää 1,5 mm: n amplitudia, 10 - 2000 Hz -taajuusalue |
| Iskunkestävyys | 50G kiihtyvyys, 11 ms: n kesto |
Käyttölämpötila: - 40 aste + 85 asteeseen
Säilytyslämpötila: - 50 aste + 100 asteeseen
Kosteudenkestävyys: 10% - 95% suhteellinen kosteus (ei -tiivistyminen)
Pääsynsuojaus: IP4 0 (suojattu suurempiin kuin 1,0 mm)
Tuoteominaisuudet
-
Messinki rakentaa:Messinki tarjoaa suuren johtavuuden, leikkaa tehonmenetystä ja tarjoaa korkean lujuuden, kestävän autojen värähtelyt, lämpötilan muutokset ja mekaanisen jännityksen.
-
Askelsyöttö:Tarkat piirilevyyhteydet, joissa on tarkka PIN -kohdistus, vähentämällä väärinkäytöksiä ja parantavat luotettavuutta.
-
Sisäkäyttö:Suorittaa hyvin erilaisissa sisätilojen autoolosuhteissa varmistaen vakaan toiminnan.
-
Korkea - virta:Siirtää korkeat virrat turvallisesti voimankäyttöön - nälkäiset autoosat.
-
Kompakti:Pieni ja kevyt, helposti sovittaminen avaruuteen - rajoitetut autovalmisteet.
Tuote edut
- Luotettavuus:Messinki ja askelsisät varmistavat pitkät, kestävät, vakaat yhteydet, vähentävät sähkövirheitä ja huoltoa.
- Tehokkuus:Korkea johtavuus maksimoi virransiirron, optimoimalla energiankulutuksen ja hyödyttäen EVS: n akkua.
- Yhteensopivuus:Vastaa autoteollisuuden piirilevytarpeita, integroituna helposti olemassa oleviin malleihin, eikä suurta uudelleentekniikkaa tarvita.
- Kustannukset - tehokkuus:Luotettava suorituskyky vähentää vikariskejä, ja sen pitkä käyttöikä alhaisella kunnossapidolla säästää kustannuksia.
Soveltamisalueet
- EVS: Käytetään akun hallinnassa sähkövirran ohjaamiseen ja sähköisten voimansiirron voimansiirtoon.
- Hybridi -ajoneuvot: Integroi moottorien, moottorien ja akkujen sähköjärjestelmät tehokkaan virran jakamiseen.
- Autoteollisuuden infotainment: Powers Suuren näytönäytöt ja äänijärjestelmät varmistaen vakaan signaalinsiirron.
- ADAS: Toimittaa luotettavan tehon ja tutka-, kamerat ja Lidar -yhteydet, mikä parantaa ajoneuvojen turvallisuutta.
Käyttöohjeet
- Virranjako: JH-EN.2.304.BLL-liitin jakaa virtaa ajoneuvolähteistä, kuten paristoista PCB: iin ja komponentteihin.
- Signaalin lähetys: Se lähettää myös ohjaussignaaleja PCB: ien välillä, autoteollisuuden koordinointi.
- Komponenttien yhdistäminen: Toimii avainlinkinä, yhdistämällä sähkökomponentit PCB: iin harmonisen järjestelmän toimintaa varten.
